      格雷母線定位系統簡介

      信息來源:www.guojufushi.cn   2022-08-12 11:43:34

           格雷母線精1確定位系統簡介


           格雷母線精1確定位系統概述:格雷母線位置檢測裝置以相互靠近的扁平狀的格雷母線和天線箱之間的相對位置來進行位移量檢測,是一種比較成熟的非接觸絕1對位置檢測傳感器,定位精度5毫米,可以斷續或連續檢測,尤其適用于軌道不平整的大車或環形運動機械位移檢測,防水、防油、防塵、耐酸堿,理論上無壽命限制。一條格雷母線可以供多臺移動設備使用,而且長度可依工程需要而定,多根格雷母線可拼接。格雷母線位置檢測裝置由四大件構成:格雷母線、天線箱、地址編碼發生器、地址解碼器。

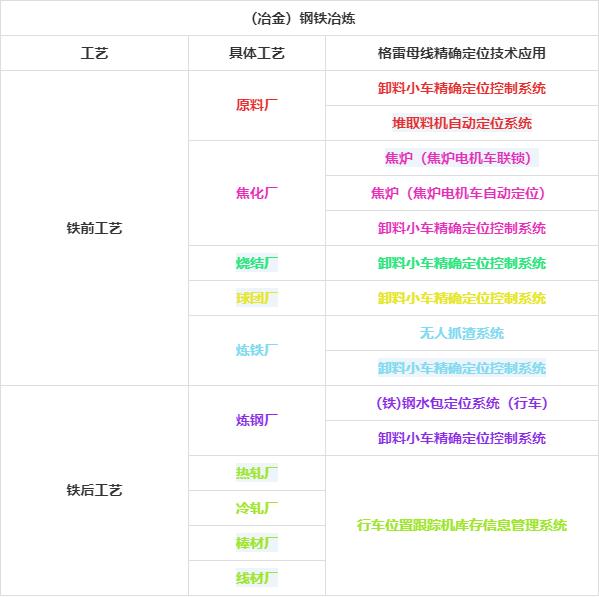

           2、格雷母線精1確定位系統的應用場景:

           3、格雷母線精1確定位系統的特點:

      ①非接觸式位置檢測,間隙大,適用于軌道不平整的運動機械,無機械磨損,壽命長

      ②絕1對位置檢測,沒有累計誤差,上電即可檢測地址,無需校零等操作

      ③連續位置檢測,沒有檢測盲區

      ④檢測精度高,可達2mm

      ⑤檢測范圍廣、防水防塵、防油、耐酸堿抗腐蝕,可用于各種環境惡劣的場所

      ⑥系統穩定性高,故障率低


      ⑦直接位置檢測,檢測位置準確




             4、格雷母線精1確定位技術原理:利用簡單的單匝線圈的感應原理,當天線箱線圈中通入交變電流時,在天線箱附近會產生交變磁場。格雷母線近似處在一個交變的、均勻分布的磁場中,每對格雷母線芯線會產生感應電動勢。發射單元地址信0號通過電磁耦合方式傳送到格雷母線的感應環線上,后經地址檢測單元對接收到的信號進行相位比較。交叉線的信號相位與平行線的信號相位相同,地址為“0”;交叉線的信號相位與平行線的信號相位相反,地址為“1”,這樣感應的地址信息是格雷碼排列,永不重復,由此確定移動站在格雷母線長度方向上的位置。



            5、格雷母線精1確定位系統的檢測方式分為兩種:

      ①地上檢測方式:地上檢測方式,地址編碼發生器和天線箱安裝在移動站,通過天線箱發射地址信號,地址解碼器安裝在固定站上,在固定站完成地址檢測。

      ②車上檢測方式:地址編碼發生器安裝在固定站,通過格雷母線芯線發射地址信號,天線箱、地址解碼器安裝在移動站上,移動站直接檢測到地址。



      1、格雷母線精1確定位系統的通俗講解:可以理解為平行于軌道一定間隙處架起一條刻度精1確的皮尺,軌道機車走行到任1何位置都可以準確檢測出來;且能夠通過程序控制操作軌道機車定點啟停。

      2、格雷母線精1確定位系統的應用場景:
